Что нужно для расчёта перекрытия МАРКО: чек-лист исходных данных

План этажа с размерами

Основой расчёта служит план уровня, который требуется перекрыть. На нём должны быть видны наружные и внутренние стены, расстояния между ними, оси здания и общий контур перекрытия.

Подойдёт рабочий чертёж или понятный эскиз с фактическими размерами. Если проект менялся во время строительства, лучше передать актуальный обмер, а не первоначальную версию плана.

• габариты здания и размеры помещений
• толщина наружных и внутренних стен
• привязка стен, колонн и других опор
• отметка уровня будущего перекрытия

Материал стен и схема опирания

Инженеру важно знать, из чего выполнены несущие стены: кирпич, газобетон, керамический блок, бетон или сочетание материалов. От этого зависят узлы опирания и необходимость дополнительных конструктивных мероприятий.

Отдельно отмечают участки, где перекрытие должно опираться на балки, ригели, колонны или существующие конструкции. Если назначение стены вызывает сомнение, приложите фотографию и укажите это в комментарии.

Проёмы и инженерные коммуникации

Лестничные проёмы, дымоходы, вентиляционные каналы и крупные проходки лучше предусмотреть до раскладки балок. Их положение и размеры влияют на направление несущих элементов и локальное усиление перекрытия.

На плане стоит показать не только готовые отверстия, но и те коммуникации, которые будут смонтированы позже. Это помогает избежать сверления и штробления в зонах несущих элементов.

• лестница и выход на чердак
• дымоходы и вентиляционные шахты
• стояки канализации и водоснабжения
• технологические отверстия и закладные

Назначение помещений и дополнительные нагрузки

Нагрузки в жилой комнате, гараже, техническом помещении и на эксплуатируемой кровле различаются. Поэтому вместе с планом нужно сообщить назначение этажа и отметить тяжёлые элементы, положение которых уже известно.

К таким элементам относятся перегородки, печи и камины, купели, оборудование и другие сосредоточенные нагрузки. Конкретные значения и схему усиления определяет конструктор в расчёте.

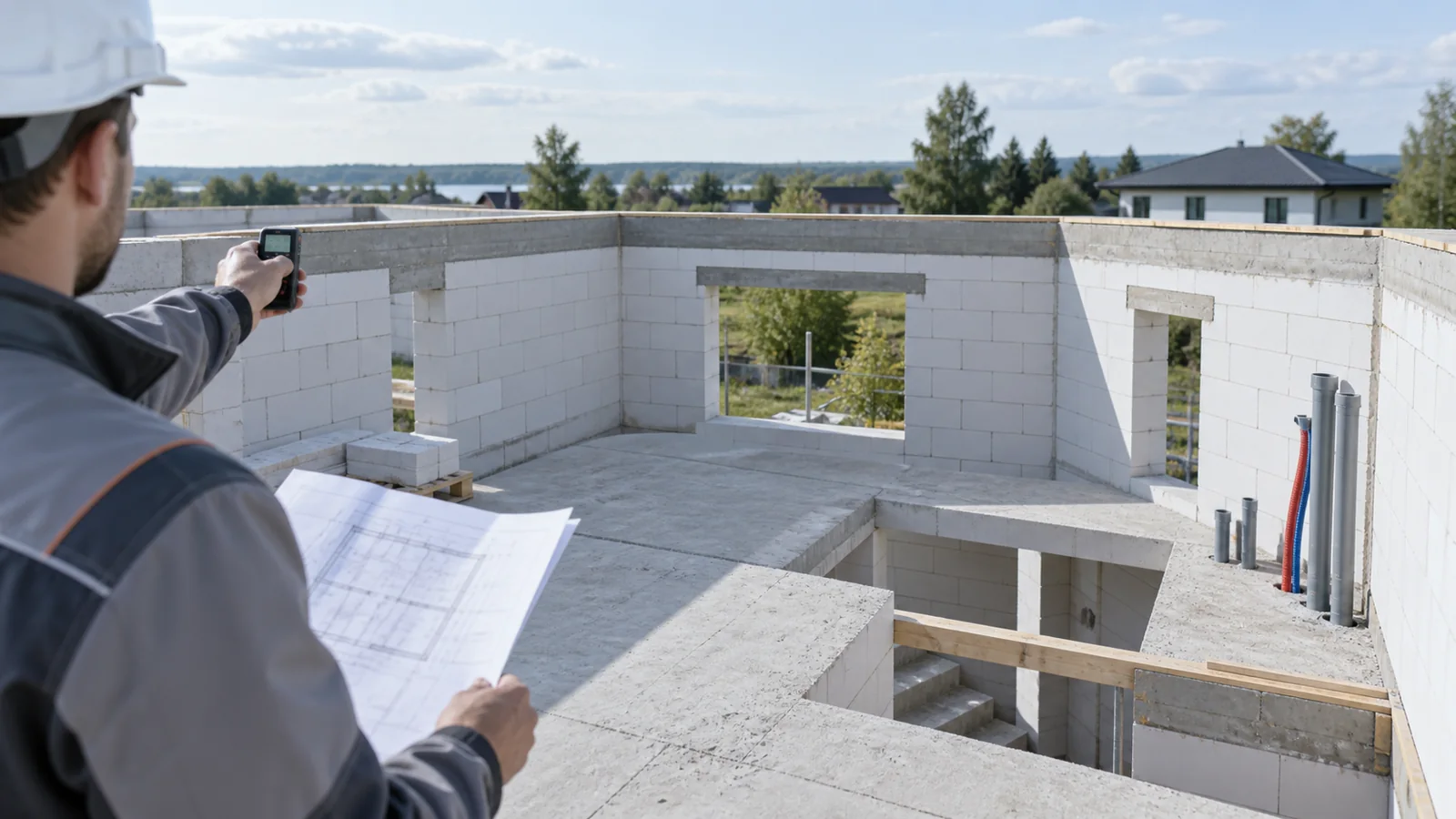

Фотографии и обмеры объекта

Для строящегося дома полезны общие фотографии стен по периметру и мест опирания. Для реконструкции снимки обязательны: по ним инженер предварительно оценивает доступ, состояние существующих конструкций и перечень данных, которые потребуется уточнить при обследовании.

Снимайте объект при хорошем освещении и добавляйте общий кадр вместе с крупными планами сложных узлов. Рулетка или подписанный размер на эскизе поможет правильно понять масштаб.

В каком формате отправлять материалы

Планы можно передать в PDF или DWG, а эскизы и фотографии — в JPG или PNG. Важно, чтобы размеры и линии оставались разборчивыми при увеличении. Несколько листов удобнее собрать в один файл или понятно назвать.

Если каких-то сведений пока нет, не откладывайте обращение: отправьте имеющиеся материалы и перечислите неизвестные параметры. Инженер подскажет, что потребуется измерить или уточнить для следующего этапа.

Короткий чек-лист перед отправкой

Перед отправкой заявки проверьте комплект по списку. Полные исходные данные сокращают переписку и позволяют быстрее перейти от предварительной оценки к монтажной схеме.

• актуальный план с размерами
• материал и толщина несущих стен
• назначение помещений
• все проёмы и коммуникации
• известные дополнительные нагрузки
• фотографии объекта и сложных узлов
• город или адрес для расчёта логистики
